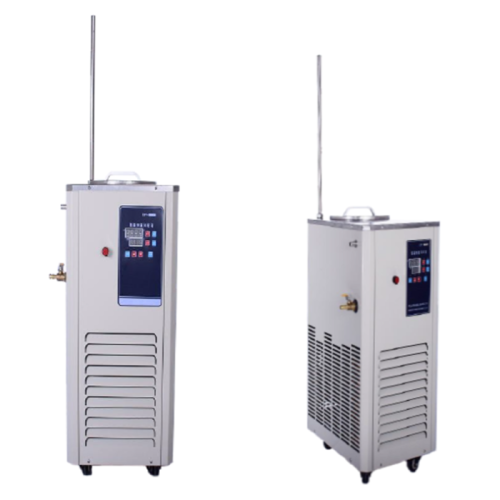

Лабораторный циркуляционный термостат от -30°С до 99°С
Описание
Принцип работы циркулятора
Внутри прибора установлен резервуар для циркулирующего теплоносителя. Этот теплоноситель подается по трубкам в рубашку оборудования, которое нужно охладить/нагреть.
Параллельно с этим в приборе установлен замкнутый компрессорный контур, заполненный хладагентом (фреоном), и его медный змеевик находится в резервуаре с теплоносителем. Хладагент (фреон) непрерывно циркулирует по трубкам змеевика и охлаждает теплоноситель, который затем подается в рубашку охлаждаемого оборудования. При помощи компрессора хладагент сжимается до жидкого состояния, выделяемое тепло отводится встроенным вентилятором, далее хладагент попадает в змеевик, одновременно расширяясь, поглощая тепло и охлаждая теплоноситель.
Прибор предназначен для работы с рубашками стеклянных реакторов, роторными испарителями или рубашками стальных резервуаров малых объемов. Также возможно помещать предметы или емкости непосредственно в резервуар с теплоносителем для охлаждения.
Внутри прибора установлен резервуар для циркулирующего теплоносителя. Этот теплоноситель подается по трубкам в рубашку оборудования, которое нужно охладить/нагреть.
Параллельно с этим в приборе установлен замкнутый компрессорный контур, заполненный хладагентом (фреоном), и его медный змеевик находится в резервуаре с теплоносителем. Хладагент (фреон) непрерывно циркулирует по трубкам змеевика и охлаждает теплоноситель, который затем подается в рубашку охлаждаемого оборудования. При помощи компрессора хладагент сжимается до жидкого состояния, выделяемое тепло отводится встроенным вентилятором, далее хладагент попадает в змеевик, одновременно расширяясь, поглощая тепло и охлаждая теплоноситель.
Прибор предназначен для работы с рубашками стеклянных реакторов, роторными испарителями или рубашками стальных резервуаров малых объемов. Также возможно помещать предметы или емкости непосредственно в резервуар с теплоносителем для охлаждения.
Характеристики
| Модель | LTC-50/30 | ||
|---|---|---|---|
| Диапазон температур | от -30°С до 99°С | ||
| Температура окружающей среды | 5-35°С | ||
| Влажность | ≤70% | ||
| Электропитание | Однофазное, 220 В, 50 Гц | ||
| Система безопасности | Встроенный предохранитель на линии питания, защита от перегрева | ||
| Дисплей | ЖК-дисплей, кнопочное управление | ||
| Точность контроля температуры | ±0.1°С | ||
| Датчик температуры | PT100 | ||
| Мощность нагрева | 3000 Вт | ||
| Общая мощность | 5485 Вт | ||
| Компрессор | Спецификация | 3P | |
| Количество | 1 | ||
| Мощность | 2205 Вт | ||
| Холодопроизводительность | 6972 Вт | ||
| Циркуляционный насос | Мощность | 100 Вт | |
| Высота подачи | 4-6 м | ||
| Производительность | 20-40 л/мин | ||
| Давление | ≤0.4 МПа (4 бар) | ||
| Конденсатор с воздушным охлаждением | Мощность | 180 Вт | |
| Поверхность теплообмена | 21,2 м2 | ||
| Поток воздуха | 3400 м3/ч | ||
| Хладагент | R404A | ||
| Змеевик охлаждения | Медная трубка Ø16 мм с никелевым покрытием | ||
| Материал изготовления | Холоднокатанная сталь c антикоррозионной обработкой | ||
| Габариты и объем внутреннего резервуара | Ø450 мм, высота 350 мм | Объем: ок. 55 л | |
| Допустимый диаметр сосуда, помещаемого в резервуар | Ø350 мм | ||
| Диаметр крышки | Ø350 мм | ||
| Внешний вход в термостат | Штуцер типа «пагода» (ёлочка) под шланг с внешним Ø16 мм | ||
| Габаритные размеры (Ш*Г*В) | 795 х 770 х(1150 + стержень 500) мм | ||
| Вес нетто | 119 кг | ||
| Габариты упаковки | 830 х 740 х 1280 мм в деревянном ящике 0.79м3 | ||
| Вес брутто | 162 кг | ||
