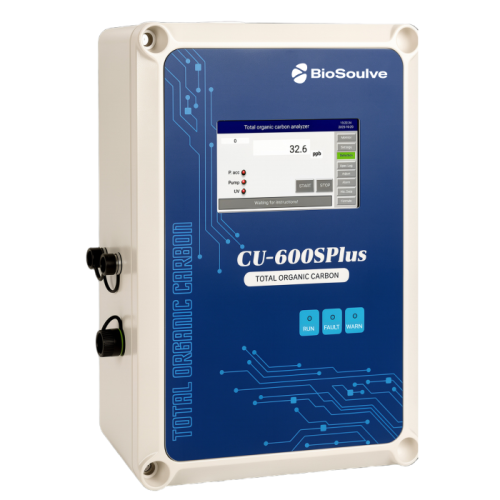

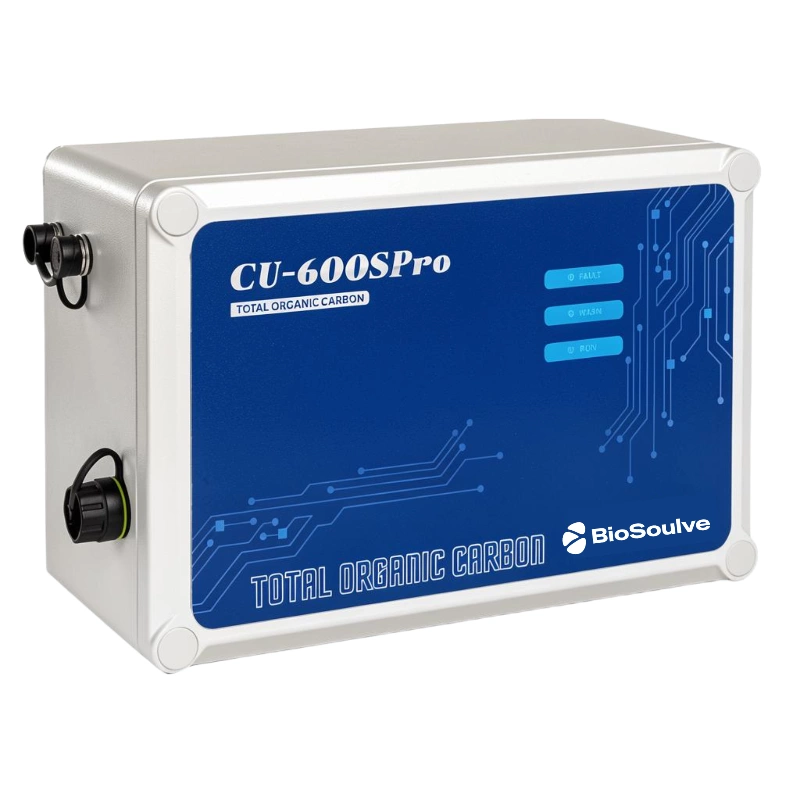

Проточный анализатор общего органического углерода CU-600S PLUS/ CU-600S PRO
- Previous
- Next
Описание
В отличие от лабораторных ТОС-анализаторов, работающих с дискретными пробами, проточные системы обеспечивают непрерывный мониторинг в режиме реального времени непосредственно в технологическом потоке. Это исключает этап пробоотбора и транспортировки, минимизирует влияние человеческого фактора и позволяет оперативно фиксировать изменения качества воды на любом этапе производственного цикла.
Современные требования к контролю качества воды и технологических сред делают определение общего органического углерода (ТОС) одной из ключевых аналитических задач. Среди множества методов особое место занимает УФ-окисление — бесконтактный, экологичный и высокочувствительный способ, позволяющий проводить измерения без введения дополнительных реагентов.
В проточных анализаторах общего органического углерода CU-600S PLUS и CU-600S PRO проба воды, приводимая в движение перистальтическим насосом, последовательно проходит через тефлоновую трубку, первый кондуктометрический датчик, кварцевую спиральную трубку камеры УФ-облучения и второй кондуктометрический датчик, после чего направляется в дренажную линию. Органические вещества, содержащиеся в анализируемом образце, под воздействием УФ-излучения окисляются до углекислого газа, что приводит к изменению удельной электропроводности пробы.
В процессе измерения одновременно регистрируются значения удельной электропроводности с двух датчиков — до окисления (G1) и после окисления (G2). Разность (G2 – G1) пропорциональна количеству образовавшегося углекислого газа и на основании калибровочной зависимости используется для определения концентрации ТОС.
Ключевые преимущества проточных ТОС-анализаторов CU-600S PLUS / PRO:
Точность и достоверность
- Высокая чувствительность детектирования и низкий предел обнаружения для контроля сверхчистой воды
- Температурная компенсация удельной электропроводности — стабильность показаний в любых условиях
- Мгновенная сигнализация при превышении порога ТОС
Экономичность и надёжность
- Отсутствие газов-носителей и реагентов — минимальные эксплуатационные расходы
- Обратный отсчёт ресурса УФ-лампы для планирования обслуживания
- Автоматическая калибровка и проверка пригодности системы (опция)
Интеграция и управление
- Выход 4–20 мА для подключения к АСУ ТП
- Большой архив данных с поиском по любым параметрам
- Отображение кривых детектирования в реальном времени
- Отдельный интерфейс для проверки пригодности системы

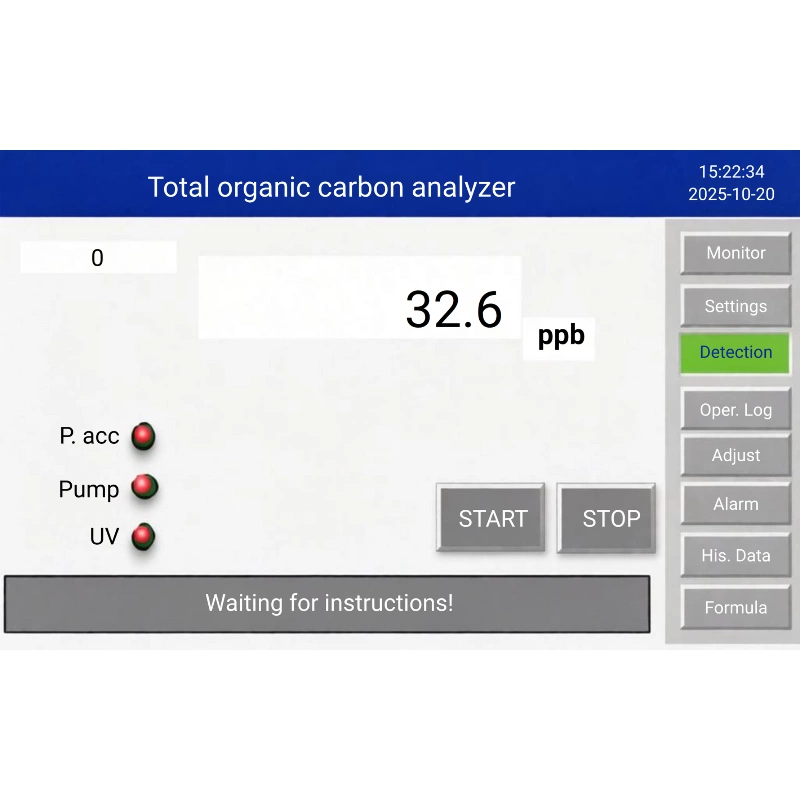

- Интуитивный сенсорный экран
Сравнение моделей CU-600S PLUS/ CU-600S PRO
|
|
CU-600S PLUS | CU-600S PRO |
|---|---|---|
| Дисплей | ✅ Сенсорный экран | ❌ Отсутствует |
| Управление | Через интерфейс прибора | Через ПК (калибровка, обработка аварийных сигналов) / ПЛК (работа) |
| Отображение данных | На экране прибора | На ПЛК |
| Хранение данных | ✅ Встроенная память | ❌ Нет |
| Выходной сигнал | 4–20 мА | 4–20 мА (основной) |
| Калибровка | Через сенсорный экран | Через подключаемый ПК |
| Автозапуск | ❌ Ручной | ✅ Автоматический с питанием |
| Работа без ПК | ✅ Полностью автономен | ✅ В штатном режиме — да |
| Реагенты и газ | ✅ Не требуются | ✅ Не требуются |
| Обслуживание | ✅ Замена трубок и лампы | ✅ Замена трубок и лампы |
| Идеально для | Лабораторий и производств с ручным контролем | Полностью автоматизированных производств с АСУ ТП |
Характеристики
| ПАРАМЕТР | CU-600S PLUS/PRO |
|---|---|
| ДИАПАЗОН ИЗМЕРЕНИЯ | 0.1 – 1500 мкг/л (ppb) |
| ТОЧНОСТЬ | 0.1 мкг/л (ppb) |
| ПРЕЦИЗИОННОСТЬ | ≤ ±4% |
| ВОСПРОИЗВОДИМОСТЬ | ≤2% |
| РАЗРЕШЕНИЕ | 0.1 мкг/л (ppb) |
|
ВРЕМЯ АНАЛИЗА |
(Настраивается) непрерывный режим, минимальный интервал – 20 с (настраивается пользователем) |
| ВРЕМЯ ОТКЛИКА (ПОКАЗАНИЙ) | 10 минут |
| ПРЕДЕЛ ОБНАРУЖЕНИЯ | 0.1 мкг/л (ppb) |
| СОВМЕСТИМОСТЬ С ОЗОНОМ |
50 ppb O₃; 200 ppb O₃ (до 2 ч/сутки) |
| СКОРОСТЬ ПОТОКА | 0.5 мл/мин |
| УДЕЛЬНАЯ ЭЛЕКТРОПРОВОДНОСТЬ | |
| ДИАПАЗОН | 0,055–6,000 мкСм/см |
| ПРЕЦИЗИОННОСТЬ | ±2,0 % |
| ТОЧНОСТЬ ИЗМЕРЕНИЯ | ±2,0 % |
| СТАБИЛЬНОСТЬ КАЛИБРОВКИ | ±5 % |
| ДАТЧИК ТЕМПЕРАТУРЫ | PT100 |
| ТОЧНОСТЬ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ | ±0,5 °C |
| ОБРАЗЕЦ | |
| ТЕМПЕРАТУРА | 0–100 °C |
| РАЗМЕР ЧАСТИЦ | < 20 мкм |
| МИН. КАЧЕСТВО ВОДЫ | > 0,167 МОм·см (< 6 мкСм/см) |
| СКОРОСТЬ ПОТОКА | 0,5 мл/мин |
| ДАВЛЕНИЕ | 0,3 МПа |
| ПАРАМЕТРЫ ПРИБОРОВ | |
| ГАБАРИТНЫЕ РАЗМЕРЫ | 36 см х 14 см х 20 см |
| ВЕС | 6 кг |
| ТРУБКА ВВОДА | PTFE трубка Ø 1/16" |
| ТРУБКА ВЫВОДА | PTFE трубка Ø 1/4" |
| СЕНСОРНЫЙ ДИСПЛЕЙ | 3.5" |
| СООТВ. CFR21 Part 11 | Да |
| СТЕПЕНЬ ЗАЩИТЫ | IP55 |
| ИНТЕРФЕЙСЫ СВЯЗИ | RS232 и выходы 4–20 мА |
| РАБОЧАЯ ТЕМПЕРАТУРА | 10–55 °C |
| СООТВЕТСТВИЕ ФАРМАКОПЕЙНЫМ ТРЕБОВАНИЯМ | USP <643>, <645>, EP 2.2.44 |
| ЭЛЕКТРОПИТАНИЕ | 100–240 В AC, 50–60 Гц |
Области применения
Проточные ТОС-анализаторы применяется для непрерывного on-line контроля органических загрязнений в особо чистых водных средах: фармацевтическое производство (ВДИ), микроэлектроника (промывка полупроводников) и теплоэнергетика (деионизованная вода энергоустановок).
