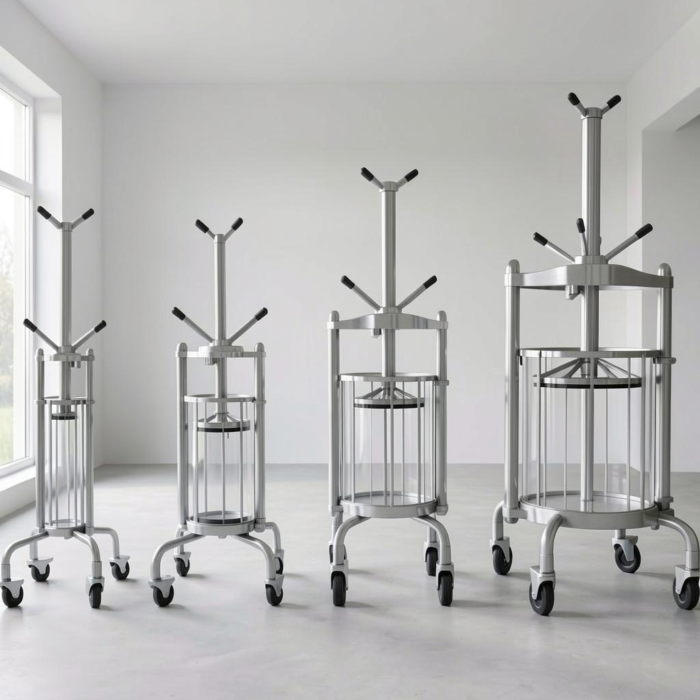

Хроматографические колонки с ручной упаковкой (ID100~ID450)
Препаративные хроматографические колонки с ручной упаковкой (ID100–450) для пилотного и промышленного масштаба. Подходят для высокопроизводительной очистки АФИ, биологических препаратов и синтетических соединений. Ручной метод набивки сорбента даёт гибкость в работе с различными средами, полный контроль процесса и лёгкий перенос методик с лабораторного на промышленный уровень.
Материал изготовления цилиндра
Цилиндры хроматографических колонок могут быть изготовлены из акрила (ПММА) или высококачественного стекла (SHOTT, DURAN). Материалы соответствуют требованиям FDA, USP к материалам класса VI и сертифицирован как не содержащий TSE / BSE. Производитель предоставляет сертификаты соответствия для каждого цилиндра.
Сито из нержавеющей стали

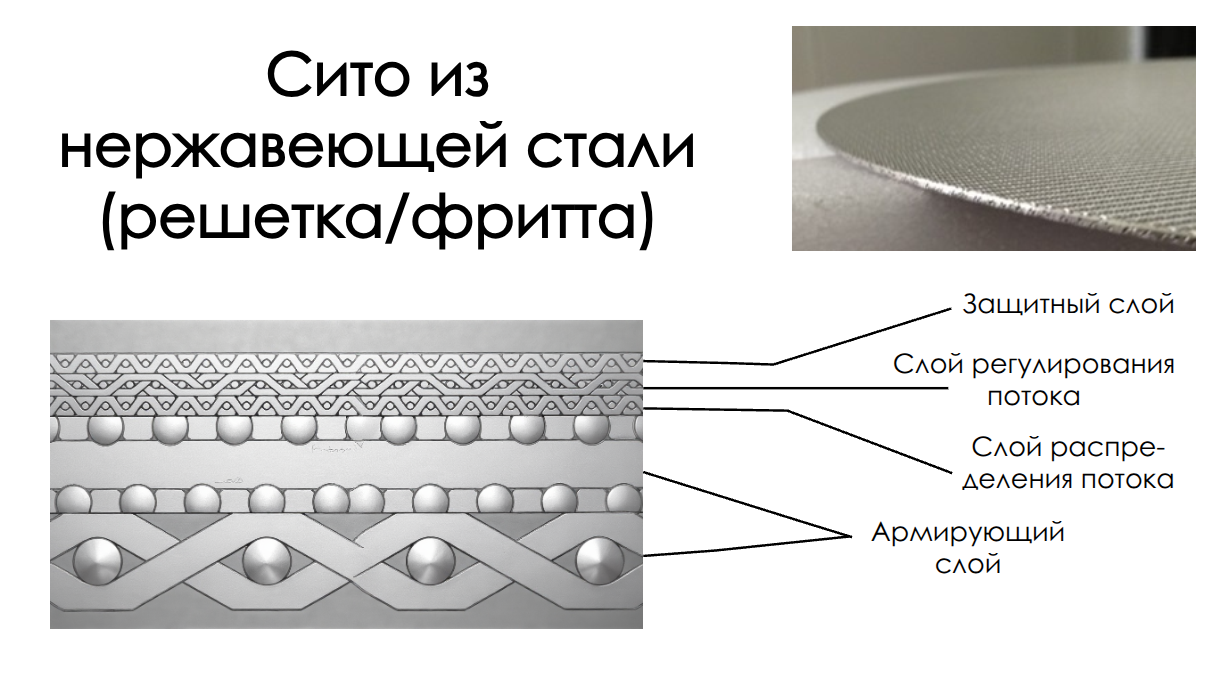

Пористая решетка из нержавеющей стали (сито) для удержания неподвижной фазы имеет толщину 1.7 мм и 5-слойная конструкцию (см. рисунок ниже)
Строение решетки обеспечивает линейную масштабируемость процесса, устойчивость к деформации и забивке, а материал изготовления – высокую химическую стойкость. Таким образом, сито из нержавеющей стали обеспечивает простоту упаковки колонки сорбентом и низкие эксплуатационные расходы.
Конструкция колонки без «мертвых зон»

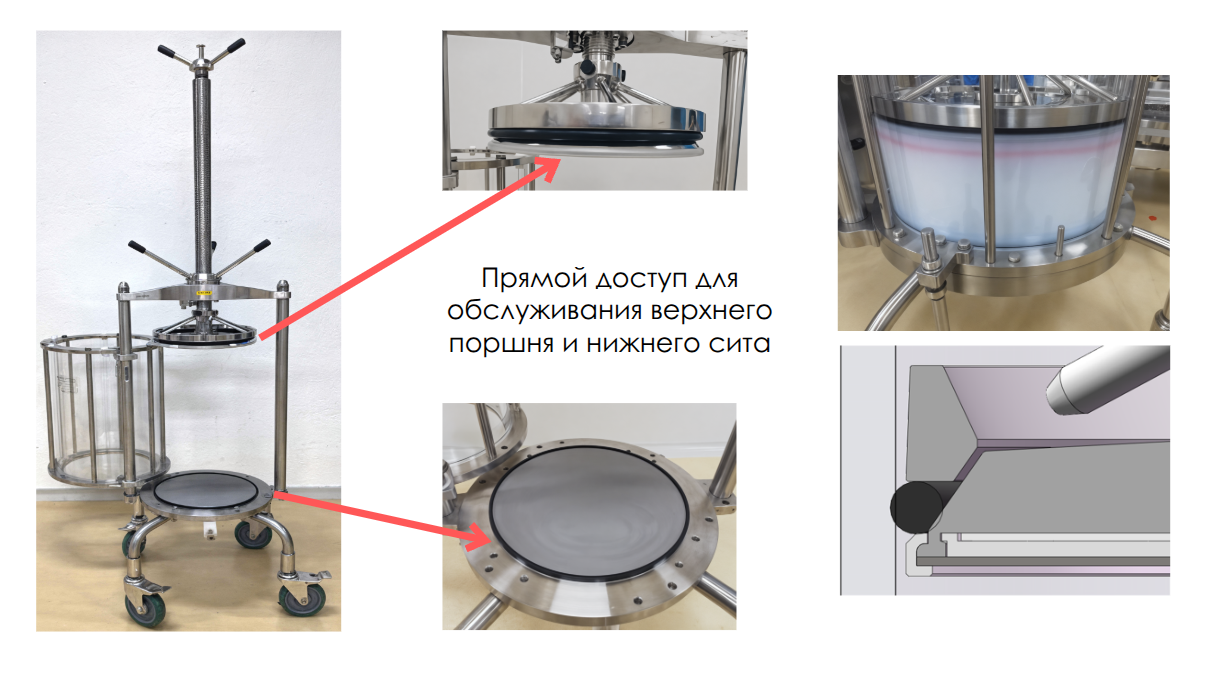

Конструкция колонки (стеклянный цилиндр поворачивается в сторону) и уплотнений обеспечивает отсутствие мертвых зон, что позволяет качественно производить CIP очитку оборудования, элиминирует риск перекрестного загрязнения, обеспечивает равномерный градиент.
Последовательность процесса ручной упаковки колонки
- Залейте суспензию сорбента в колонку
- Дайте сорбенту осесть для стабилизации
- Опустите верхний поршень до соприкосновения с супернатантом
- Удалите пузырьки воздуха через верхний поршень
- Произведите ручное сжатие (компрессию) сорбента
- Удалите пузырьки воздуха из верхних/нижних слоев
- Испытание эффективности колонки

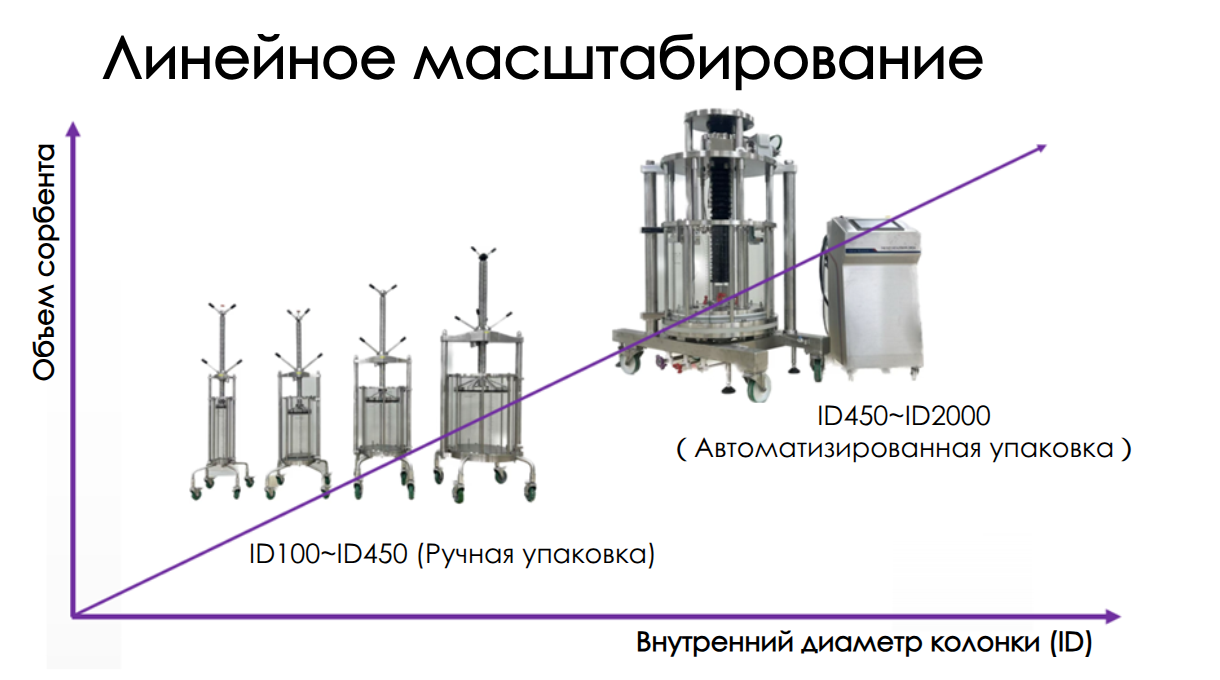

Переход от опытно-промышленного к серийному производству
Условия линейного масштабирования
- Одинаковый сорбент
- Одинаковый состав буфера
- Одинаковая линейная скорость
- Одинаковая высота слоя сорбента
- Одинаковый материал нижнего сита
- Одинаковый размер пор нижнего сита
Как в колонках с ручной упаковкой, так и в колонках с автоматизированной упаковкой используется сито из нержавеющей стали (5 мкм/10 мкм/20 мкм). Размер пор сита подбирается менее 1/3 диаметра частиц сорбента
| Артикул |
Диаметр колонки (мм) |
Высота колонки (мм) |
Минимальная высота слоя сорбента (см) |
Максимальная высота слоя сорбента (см) |
Минимальный объем сорбента (л) |
Максимальный объем сорбента (л) |
Максимальное давление (бар) |
Вес нетто （кг） |
Габаритные размеры (см) |
|---|---|---|---|---|---|---|---|---|---|
| NXCC01050M | 100 | 500 | 1.0 | 29 | 0.08 | 2.27 | 6 | 25 | Ø66x169 |
| NXCC01450M | 140 | 500 | 1.2 | 29 | 0.18 | 4.46 | 6 | 45 | Ø73x170 |
| NXCC02050M | 200 | 500 | 1.2 | 29 | 0.37 | 9.11 | 6 | 60 | Ø79x170 |
| NXCC03050M | 296 | 500 | 1.0 | 29 | 0.69 | 19.95 | 3 | 105 | Ø80x190 |
| NXCC04560M | 450 | 600 | 1.5 | 35 | 2.38 | 55.64 | 3 | 280 | Ø102x225 |
